Alors, votre nouveau vélo S5 ou A5 est arrivé ! Nous avons hâte que vous preniez la route, et nous parions que vous aussi. Mais avant de vous précipiter pour monter votre vélo, veuillez prendre le temps de lire ou de regarder ces instructions pour assembler votre vélo électrique en toute sécurité.
Vous aurez besoin d'un peu d'espace, d'une surface plane pour l'assemblage, de la boîte à outils VanMoof, d'un peu de patience, et peut-être d'un ami pour vous aider. Mais ne vous inquiétez pas, vous y arriverez !
Étape 1 Déballage
- Prenez votre boîte à outils de la boîte et mettez-la de côté pour plus tard, puis faites glisser doucement votre vélo hors de la boîte.
- Retirez et recyclez tous les emballages de protection.
- Pincez la languette sur les attaches des serre-câbles les retirer et conserver-les pour votre usage personnel.
Astuce : Gardez la boîte d'origine au cas où vous auriez besoin de retourner votre vélo.
Étape 2 Tourner le guidon
2.1 Faites pivoter le guidon de manière à ce qu'il forme un angle de 90° avec le cadre du vélo.
2.2 Serrez les vis juste assez pour maintenir le guidon en place. Nous ajusterons la hauteur plus tard.
Étape 3 Roue avant

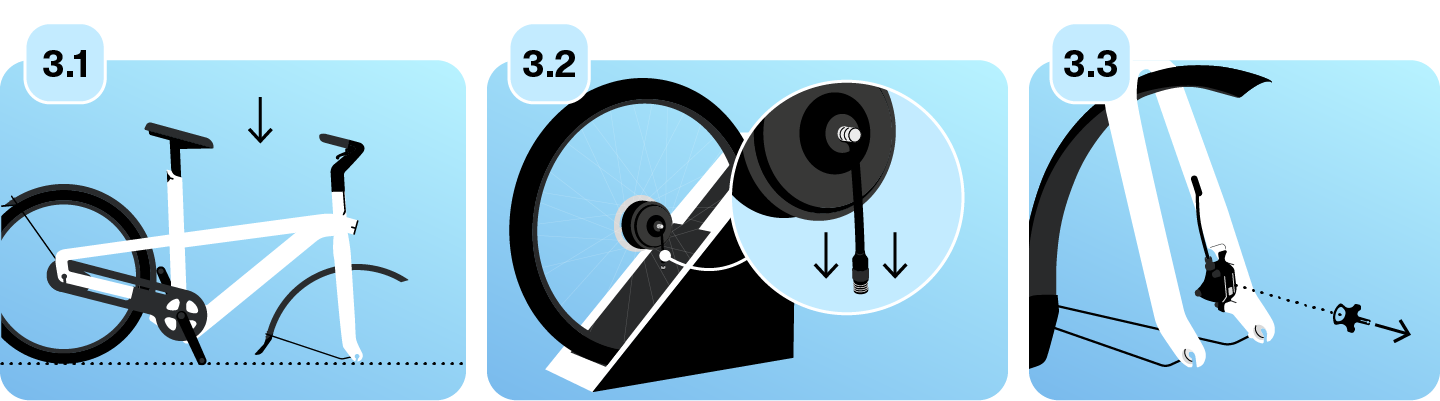

3.1 Sortez le vélo du support de la roue avant. Placez-le debout sur une surface protégée et solide pour éviter de rayer le sol ou votre vélo.
3.2 Mettez la roue avant dans le support de la roue avant et assurez-vous que le câble du moteur est du bon côté et orienté vers le bas.
Remarque : Assurez-vous de ne pas appuyer sur les freins pendant les étapes suivantes.
3.3 Retirez l'insert en plastique de l'étrier de frein.

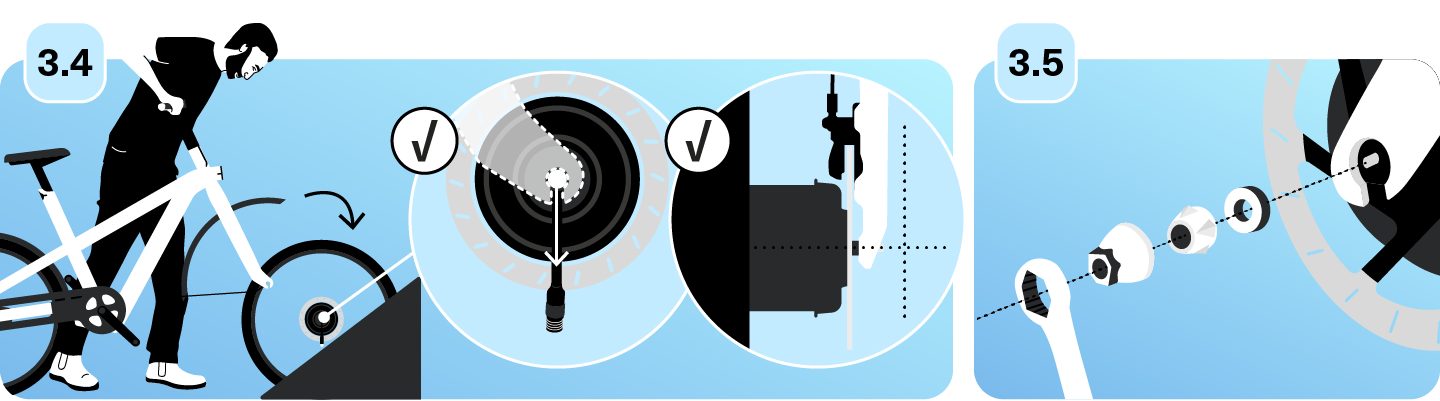

3.4 Soulevez délicatement le vélo et guidez la fourche avant sur la roue.
Remarque : Le câble du moteur doit être orienté vers le bas pour que l'ouverture de la fourche ne soit pas obstruée et repose solidement sur la roue.
Remarque : Assurez-vous que le disque de frein est aligné avec les plaquettes de frein, tout en ayant suffisamment d'espace pour que la roue puisse tourner librement.
3.5 Placez la rondelle et l'écrou anti-vol sur le côté gauche de la roue et serrez à l'aide de la clé de démontage fournie. La roue doit rester centrée. Répétez pour le côté droit de la roue.
Remarque : Vérifiez les deux côtés de la fourche avant, l'écrou anti-vol doit se trouver au centre de la fente de la fourche avant.
Étape 4 Câble du moteur

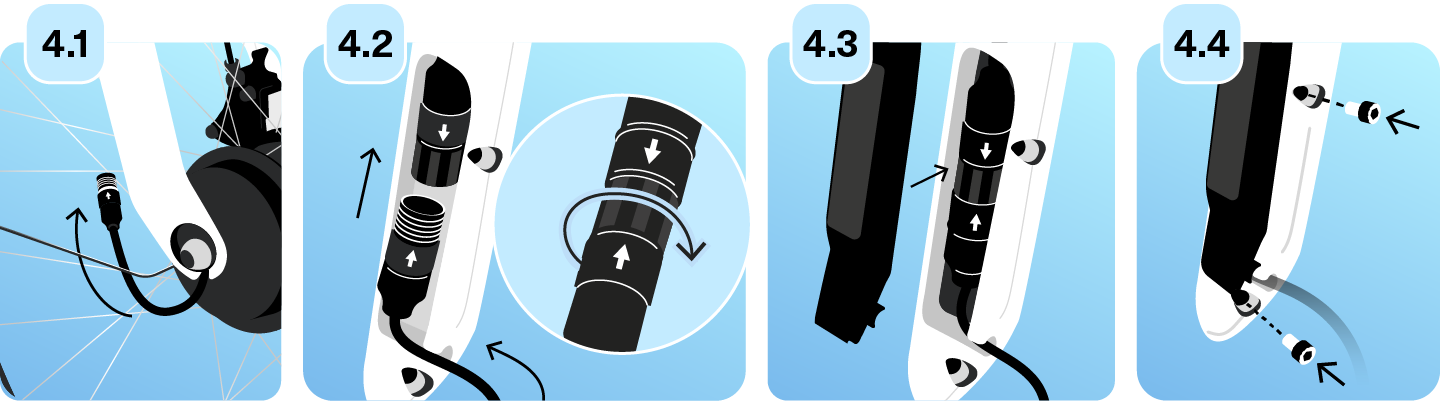

4.1 Le câble du moteur doit passer à l'arrière de la fourche, entre la patte de garde-boue (A) et les rayons (B).
4.2 Alignez les flèches sur les deux connecteurs du câble moteur et branchez-les ensemble.
Vissez la partie centrale, qui est mobile, sur les fils rouges jusqu'à ce qu'elle soit complètement serrée. Vous ne devriez plus voir de rouge.
4.3 Poussez le câble et le connecteur dans le pied de la fourche et alignez le cache en plastique avec l'encoche du câble moteur.
4.4 Serrez les deux vis sur le cache du câble moteur. Assurez-vous qu'elles sont bien fixées.
Étape 5 Pédales
Remarque : La pédale droite est différente de la pédale gauche. Il est important de les fixer dans la bonne manivelle pour éviter d'endommager les pièces.

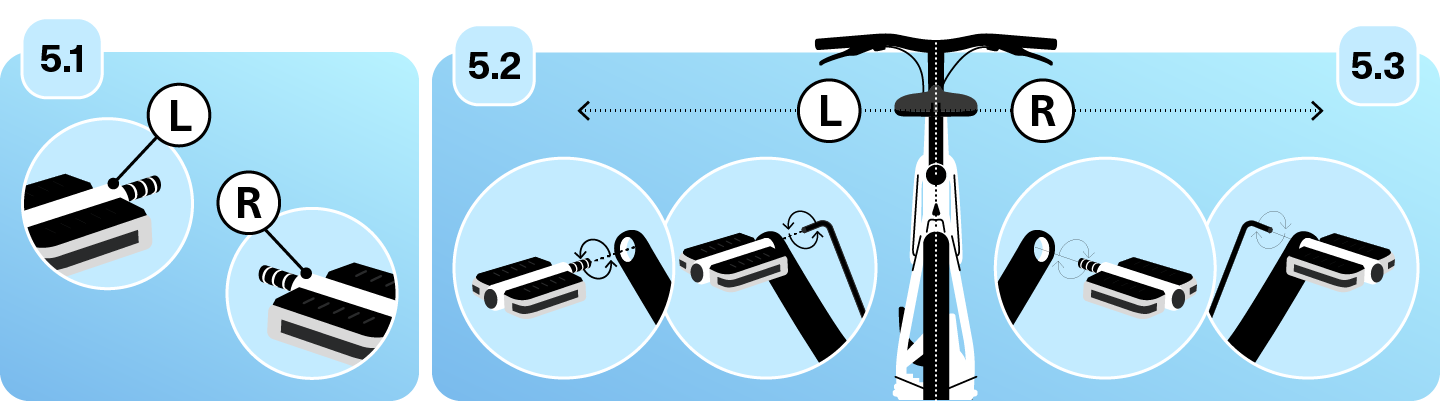

5.1 Identifiez la pédale gauche (avec un 'L' pour left gravé), et la pédale droite (avec un 'R' pour right gravé).
5.2 Tenez-vous debout derrière le vélo et vissez les pédales en tournant vers l'avant du vélo. Ensuite, serrez les deux pédales à l'aide de la clé Allen №6.
Étape 6 Pneus

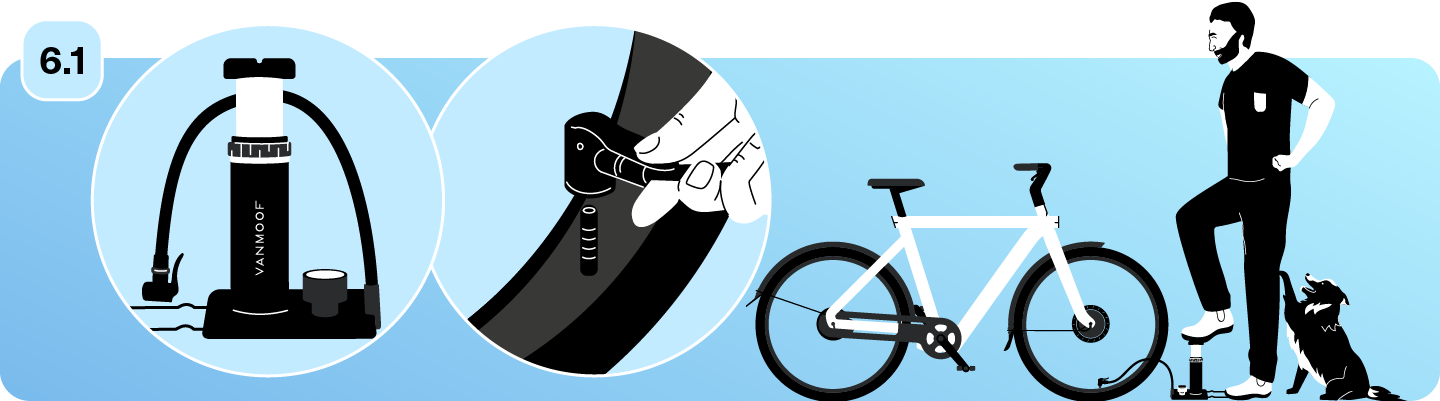

6.1 À l'aide de la pompe incluse, gonflez vos pneus à 2,75-4,5 bar / 40-65 PSI.
Si vous avez besoin d'un rappel, la pression recommandée est imprimée sur les pneus.
Étape 7 Selle
Comment ajuster la hauteur :
Retirez le capuchon en caoutchouc et desserrez la vis. Faites glisser la selle à la hauteur souhaitée, serrez la vis et remettez le capuchon en caoutchouc.
Avertissement : Max. S5/A5= 200 mm

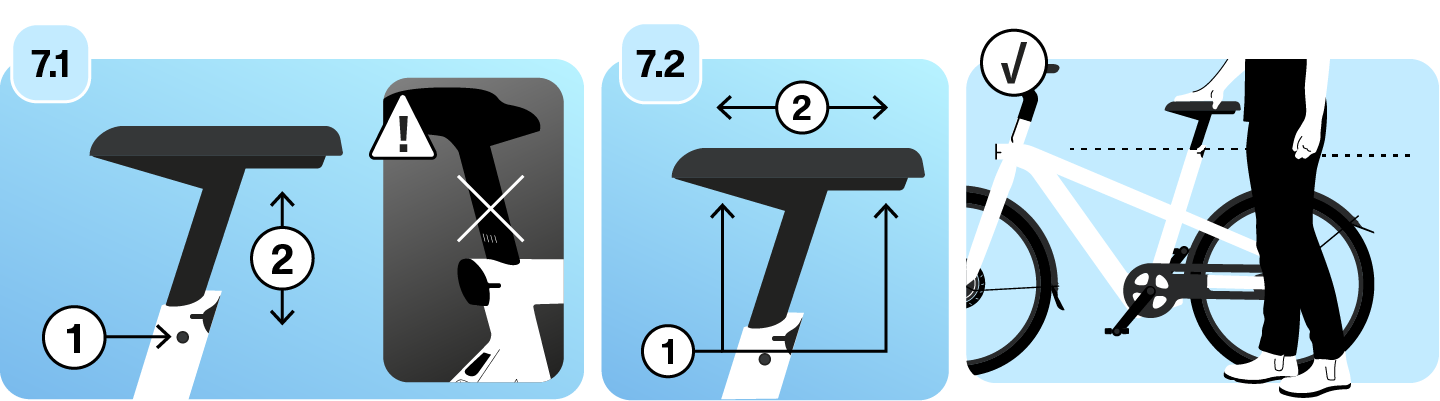

7.1 Ajustez la position : Desserrez les deux vis sous la selle, ajustez la selle à la position souhaitée et serrez les vis.
7.2 Vérification de la selle : Votre selle doit être à la hauteur des hanches. Avec au moins 2,5 cm (1 pouce) entre votre entrejambe et le tube horizontal.
Asseyez-vous sur la selle et vérifiez si votre genou forme un angle de 90° au sommet du mouvement de la pédale.
Vous devriez pouvoir toucher le sol avec vos orteils.
Étape 8 Ajuster le guidon
Si vous êtes satisfait de la hauteur de votre guidon, passez directement à la section 'Vérification du guidon' en bas de la page.
Remarque : Faites attention à ne pas détacher complètement le guidon.

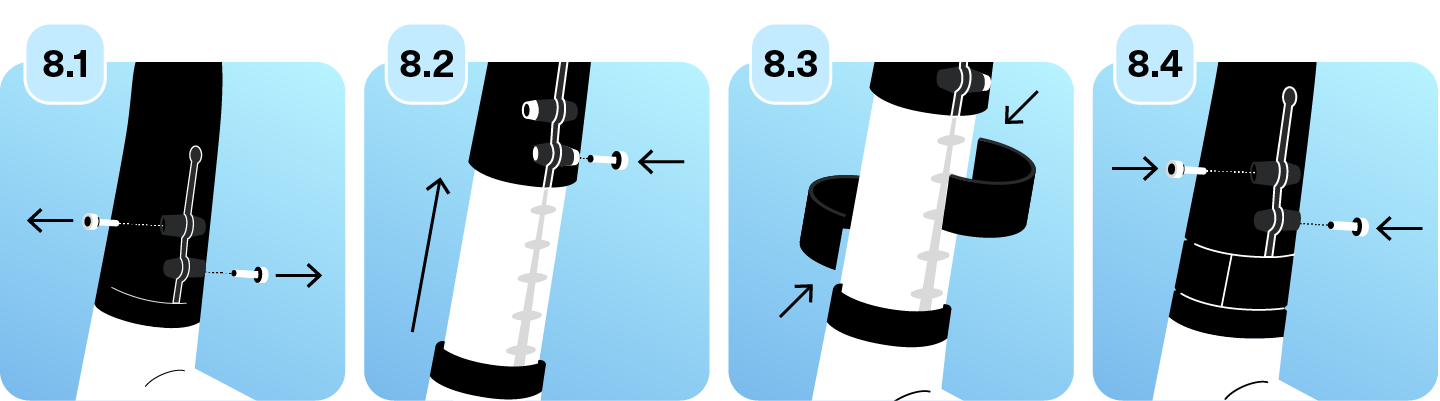

8.1 Retirez les deux vis sur le côté.
8.2 Relevez le guidon délicatement(A), puis serrez une des vis pour le maintenir en position (B).
8.3 Placez une ou deux entretoises, desserrez la vis et faites glisser le guidon vers le bas. Serrez les vis.
Vérification du guidon : Tenez la roue avant entre vos genoux et essayez de faire pivoter le guidon
Si vous ressentez un mouvement, utilisez la clé Allen #5 pour sécuriser davantage les vis.
Étape 9 Chargement

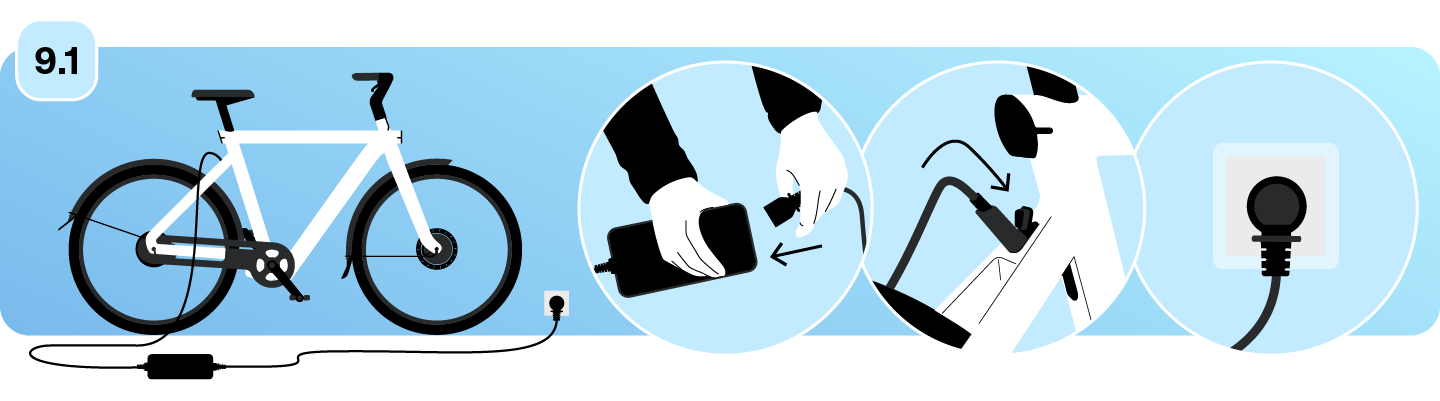

9.1 Ouvrez le couvercle en caoutchouc situé entre les haubans arrière et insérez délicatement l'embout du chargeur dans le port de chargement du vélo.
Vitesse de chargement
50% de batterie en ≈ 2h30
Batterie pleine en ≈ 6h30
Remarque :
- Assurez-vous toujours de remettre le couvercle du port de charge après utilisation.
- Assurez-vous de lire attentivement et de suivre les instructions figurant sur le chargeur.
Instructions de la batterie
- Utilisez uniquement le chargeur de batterie officiel VanMoof.
- Chargez votre vélo à l'intérieur, dans un endroit sec et bien ventilé (l'humidité et les fluctuations extrêmes de température peuvent affecter le processus de charge).
- Votre vélo se chargera mieux à des températures comprises entre 5 - 30°C (32 - 86°F).
- Placez le chargeur sur une surface dure et assurez-vous qu'il ne soit jamais couvert. Ne le placez jamais sur des surfaces en moquette ou en textile car le chargeur peut chauffer lorsqu'il est utilisé (jusqu'à 40-50°C).
- Gardez toujours la prise et le connecteur exempts de saleté et d'humidité.
- Ne chargez pas votre vélo si le chargeur ou la prise est endommagé. En cas de doute, contactez-nous immédiatement.
- Si vous ne prévoyez pas d'utiliser votre vélo pendant une longue période, assurez-vous de charger complètement votre batterie tous les six mois.
- Débranchez votre chargeur lorsque votre vélo est complètement chargé. Ne le laissez pas en charge pendant une très longue période après la fin de la charge.
- Ne chargez pas la batterie en dessous de 5°C
- La batterie ne fournira pas d'énergie lorsque la température interne descendra en dessous de -10°C.
Étape 10 Activation du vélo
- Sortez votre vélo du mode d'expédition en insérant le chargeur ou en appuyant sur le bouton "marche". Cela prendra quelques secondes, n'appuyez pas à nouveau sur le bouton.
- Téléchargez l'application VanMoof, créez un compte et enregistrez votre vélo.
- Assurez-vous que le Bluetooth est activé. Votre vélo devrait se connecter automatiquement à l'application.
- Laissez l'application vous guider pour créer un code de déverrouillage personnel et personnaliser les paramètres de votre vélo.
Si la connexion échoue, vérifiez si votre téléphone est près du vélo et si le Bluetooth est activé.
Avez-vous correctement assemblé votre vélo ? Voyons cela.
- Votre roue avant est-elle correctement positionnée dans la fourche avant ?
- Les écrous des roues avant et arrière sont-ils bien serrés ?
- La potence du guidon est-elle correctement serrée avec 2 vis ?
- La selle est-elle réglée à la bonne hauteur, avec la vis de serrage de la tige de selle correctement serrée ?
- Les freins fonctionnent-ils correctement lorsque vous appuyez dessus ?
- Les pneus sont-ils gonflés selon les spécifications correctes ?
- Les pédales sont-elles bien serrées et du bon côté du vélo (elles ne peuvent pas être interchangées) ?
- Le vélo est-il complètement chargé avant votre première sortie ?
- Avez-vous installé l'application, configuré votre code backup et personnalisé les paramètres de votre vélo ?
Tout est prêt ? Allons-y !
